    Blocchetti per Pacchi bombole

    I blocchetti sono dispositivi progettati per garantire la sicurezza e la stabilità dei pacchi di bombole. Utilizzati per bloccare e fissare le bombole in modo sicuro durante il trasporto e lo stoccaggio, questi accessori pre… Vedi di più...
    Richiedi Informazioni
    Specifiche Standard
    Corpo in Ottone ST-CW617N in accordo UNI EN 12165
    Sgrassati e trattati per uso Ossigeno (UNI EN ISO 15001)
    Temperatura di esercizio -35°c/+60°c
    Pressione di Esercizio PS max 200 Bar
    Pressione di Test 300 Bar
    Filettatura per Tubo pescante M.10x1
    Confezioni da 50Pz
    Opzioni

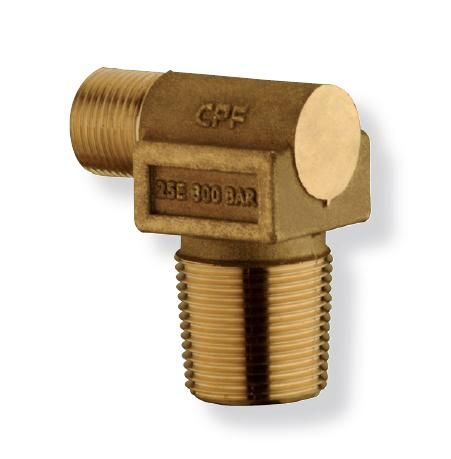

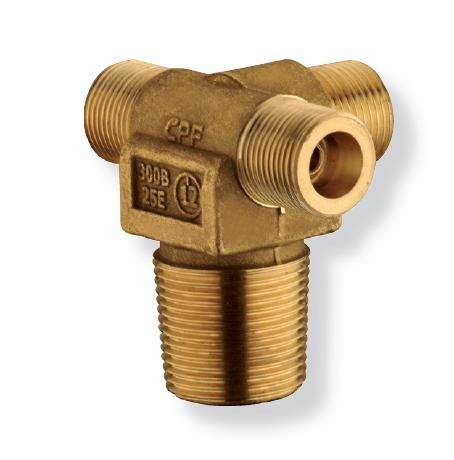

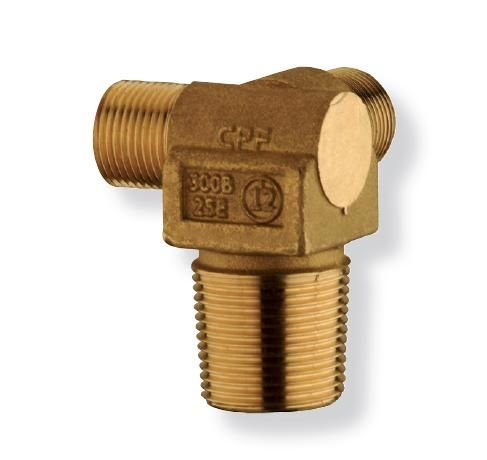

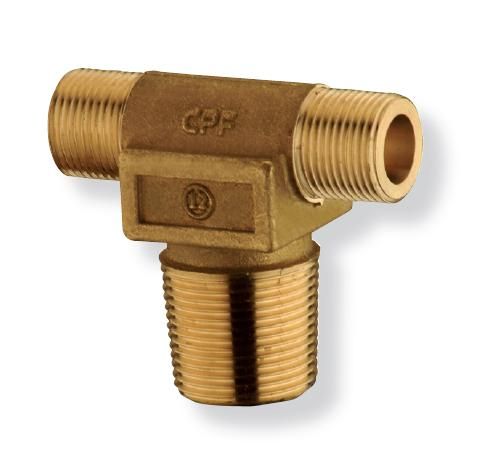

    1 via / 2 vie a 90° / 2 vie a 180° / 3 vie
    Downloads
    Per visualizzare il video, è necessario accettare la nostra Cookie Policy. Se il player non appare, clicca sul link qui sotto.

    Code Inlet Outlet Finishing
    0021500242 25E M.20x1.5 Brass
    0021500243 25E M.20x1.5 Brass
    0021500244 25E M.20x1.5 Brass
    0021500245 25E M.20x1.5 Brass

    Tabella Connessioni Bombole

    • Italia
    • Spagna
    • Francia
    • Gran Bretagna
    • Germania
    • USA

    Italia

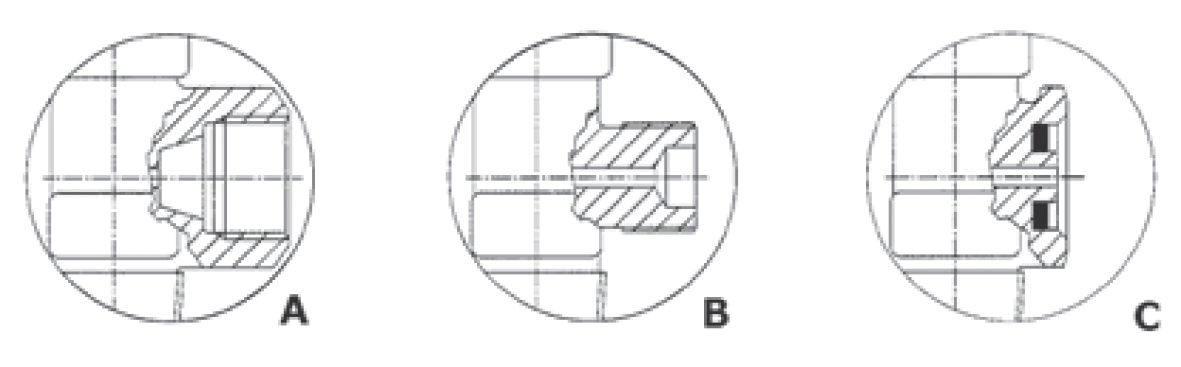

    Gas Simboli Dimensione Rif. Norma Tipo
    OSSIGENO O2 W 21,7 x 1/14” UNI 11144 NR 2 B
    AZOTO N2 W 21,7 x 1/14” UNI 11144 NR 5 A
    ANIDRIDE CARBONICA CO2 W 21,7 x 1/14” UNI 11144 NR 2 B
    ARGON Ar W 24,5 x 1/14” UNI 11144 NR 8 A
    ELIO He W 24,5 x 1/14” UNI 11144 NR 8 A
    ARIA Air W 30 x 1/14” UNI 11144 NR 6 B
    PROTOSSIDO DI AZOTO N2O G 3/8” A UNI 11144 NR 9 B
    IDROGENO H2 W 20 x 1/14” LH UNI 11144 NR 1H B
    ACETILENE C2H2 Ø 20 x Ø 10 mm G 5/8” LH UNI 11144 NR 7S NF E 29-658 C/A
    G.P.L. C3H8 W 20 x1/14” LH UNI 11144 NR 1H B
    METANO CH2 W 20 x 1/14” LH UNI 11144 NR 1H B
    AMMONIACA NH3 W 30 x1/14” LH UNI 11144 NR 3 B

    Spagna

    Gas Simboli Dimensione Rif. Norma Tipo
    OSSIGENO O2 W 22,91 X 14 DERECHA (R5/8”) UNE TIPO F A
    AZOTO N2 M 21,7 X 1,814 DERECHA UNE TIPO C B
    ANIDRIDE CARBONICA CO2 M 21,7 X 1,814 DERECHA UNE TIPO C B
    ARGON Ar M 21,7 X 1,814 DERECHA UNE TIPO C B
    ELIO He M 21,7 X 1,814 DERECHA UNE TIPO C B
    ARIA Air M 30 X 1,75 DERECHA UNE TIPO B B
    PROTOSSIDO DI AZOTO N2O W16,66-1/19” (R3/8”) DERECHA UNE TIPO U A
    IDROGENO H2 M 21,7 X 1,814 IZQUIERDA UNE TIPO E B
    ACETILENE C2H2 W 22,91 - 14 LH (R5/8”) IZQUIERDA
    W26,44 - 14 (R3/4”) DERECHA    		 UNE TIPO H H
    G.P.L. C3H8 M 21,7 X 1,814 IZQUIERDA UNE TIPO E A
    METANO CH2 M 21,7 X 1,814 IZQUIERDA UNE TIPO E B
    AMMONIACA NH3


    Francia

    Gas Simboli Dimensione Rif. Norma Tipo
    OSSIGENO O2 Ø 22,91 X 1,814 NF E 29-650/B A
    AZOTO N2 Ø 21,7 X 1,814 NF E 29-650/C B
    ANIDRIDE CARBONICA CO2 Ø 21,7 X 1,814 NF E 29-650/C B
    ARGON Ar Ø 21,7 X 1,814 NF E 29-650/C B
    ELIO He Ø 21,7 X 1,814 NF E 29-650/C B
    ARIA Air Ø 30 X 1,75 NF E 29-650/C B
    PROTOSSIDO DI AZOTO N2O Ø 26 X1,5 NF E 29-650/G A
    IDROGENO H2 Ø 21,7 X 1,814 LH NF E 29-650/E B
    ACETILENE C2H2 Ø 21 X Ø 10 mm
    Ø 22,91 x 1,814LH    		 NF E 29-650/A
    NF E 29-650/H    		 C/A
    G.P.L. C3H8 Ø 21,7 X 1,814 LH NF E 29-650/E B
    METANO CH2 Ø 21,7 X 1,814 LH NF E 29-650/E B
    AMMONIACA NH3 Ø 21,7 X 1,814 NF E 29-650/C B

    Gran Bretagna

    Gas Simboli Dimensione Rif. Norma Tipo
    OSSIGENO O2 G 5/8” BS 341 nr.3 A
    AZOTO N2 G 5/8” BS 341 nr.3 A
    ANIDRIDE CARBONICA CO2 0,860” x 14 TPI BS 341 nr.8 B
    ARGON Ar G 5/8” BS 341 nr.3 A
    ELIO He G 5/8” BS 341 nr.3 A
    ARIA Air G 5/8” BS 341 nr.3 A
    PROTOSSIDO DI AZOTO N2O 11/16” X 20 TPI BS 341 nr.13 B
    IDROGENO H2 G 5/8” LH BS 341 nr.2 A
    ACETILENE C2H2 G 5/8” LH BS 341 nr.2 A
    G.P.L. C3H8 G 5/8” LH BS 341 nr.4 A
    METANO CH2 G 5/8” LH BS 341 nr.2 A
    AMMONIACA NH3 G 1/2"A BS 341 nr.10 B

    Germania

    Gas Simboli Dimensione Rif. Norma Tipo
    OSSIGENO O2 G 3/4” DIN 477 nr.9 A
    AZOTO N2 W 24,32 1/14” DIN 477 nr.10 B
    ANIDRIDE CARBONICA CO2 W 21,8 1/14” DIN 477 nr.6 B
    ARGON Ar W 21,8 1/14” DIN 477 nr.6 B
    ELIO He W 21,8 1/14” DIN 477 nr.6 B
    ARIA Air G 5/8" DIN 477 nr.13 A
    PROTOSSIDO DI AZOTO N2O G 3/4” DIN 477 nr.11 B
    IDROGENO H2 W 21,8 1/14” LH DIN 477 nr.1 B
    ACETILENE C2H2 Ø 15,3 X Ø 7,5 DIN 477 nr.3 A
    G.P.L. C3H8 W 21,8 1/14” LH DIN 477 nr.1 A
    METANO CH2 W 21,8 1/14” LH DIN 477 nr.1 B
    AMMONIACA NH3 W 21,8 1/14” DIN 477 nr.6 B

    USA

    Gas Simboli Dimensione Rif. Norma Tipo
    OSSIGENO O2 .903” 14 NGO RH EXT CGA 540 B
    AZOTO N2 .965” 14 NGO RH EXT CGA 580 A
    ANIDRIDE CARBONICA CO2 .825” 14 NGO RH EXT CGA 320 B
    ARGON Ar .965” 14 NGO RH EXT CGA 580 A
    ELIO He .965” 14 NGO RH EXT CGA 580 A
    ARIA Air .825” 14 NGO RH EXT CGA 346 B
    PROTOSSIDO DI AZOTO N2O .825” 14 NGO RH EXT CGA 326 B
    IDROGENO H2 .903” 14 NGO RH EXT CGA 540 B
    ACETILENE C2H2 .885” 14 NGO LH INT CGA 510 A
    G.P.L. C3H8 .885” 14 NGO LH INT CGA 510 A
    METANO CH2 .825” 14 NGO RH EXT CGA 320 B
    AMMONIACA NH3 3/8-18 NGT RH INT CGA 240 A
